Особенности эксплуатации тепловых манометров


Значения qn для различных газов приведены в табл. 3.

Для смеси из т газов с объемными концентрациями каждого

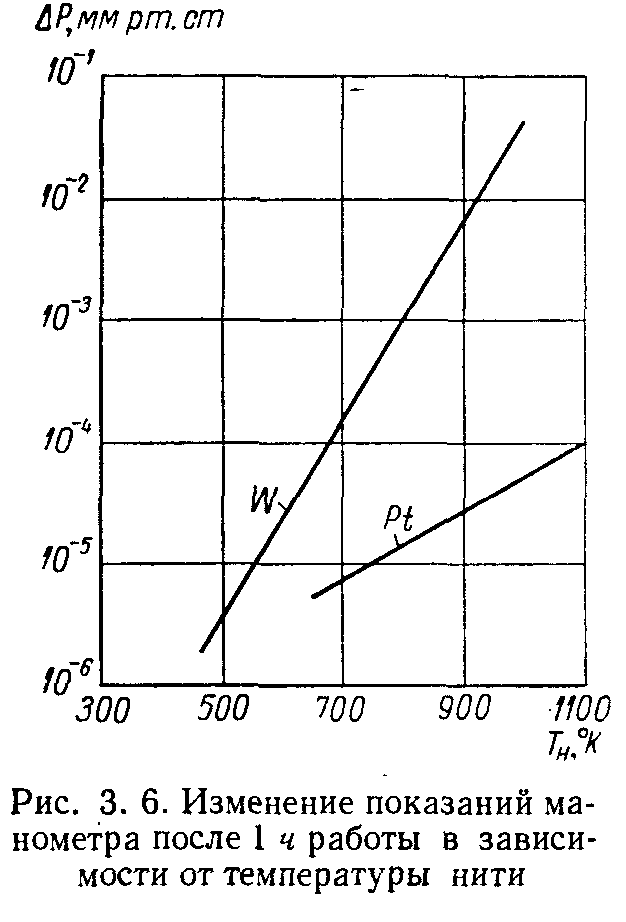

Для того чтобы скомпенсировать старение манометров, периодически производится их поверка. Можно считать, что старение манометра не изменяет формы его градуировочной кривой, а только сдвигает ее параллельно самой себе. В этом случае достаточно проверить показания манометра при каком-то одном давлении и при наличии ошибки скомпенсировать ее изменением постоянной манометра. Обычно для манометров, работающих в области высокого вакуума, давление, по которому проверяют градуировочную кривую, принимают Р 0, т. е. давление, лежащее значительно ниже нижнего предела измерения манометра, а для манометров в области среднего и низкого вакуума Р = Р ат.

Для уменьшения ошибки измерения тепловых манометров рекомендуется также периодически очищать прокаливанием поверхность нити от загрязнений. Окисление поверхности нити, изменение структуры ее материала приводят к изменению коэффициентов аккомодации газов на поверхности нити. Адсорбция различных газов и паров на поверхности нити может вызывать временные изменения коэффициента аккомодации, зависящие от условий эксперимента, что приводит к ошибкам измерений, не поддающимся предварительной оценке.

Показания теплового манометра обладают инерционностью. Время выравнивания показаний манометра и давления в вакуумной системе определяется постоянной времени манометра.


Постоянная времени тепловых манометров обратно пропорциональна величине давления и в зависимости от измеряемого давления изменяется от нескольких секунд при низких давлениях до нескольких мсек при высоких давлениях.

Размеры нити при определенных условиях влияют на чувствительность тепловых манометров. При давлениях, близких к верхнему пределу измерения, когда потерями нити на лучеиспускание можно пренебречь, чувствительность манометра пропорциональна величине поверхности нити.

На рис. 3. 7 схематично показаны две конструкции тепловых манометров, работающих по принципу зависимости теплопроводности газа от давления. Обе конструкции имеют нагретую нить, расположенную в вакуумном баллоне; они отличаются только способом измерения температуры нити. В манометре сопротивления (рис. 3. 7, а) температуру нити измеряют термометром сопротивления, а в термопарном манометре (рис. 3. 7, б) — термопарой.
